涂料是我們常用的一種材料，前一篇文章我們聚乙烯蠟小編提到了涂料樹脂的部分相容性的探討，本文為第二篇。

3  提高共混樹脂相容性的方法

改善共混樹脂的相容性對于提高涂枓的性能和開發(fā)新型涂料產(chǎn)品是十分重要的，同時不同的工藝條件會嚴重影響共混的效果，因此要對性能進行檢測和結構表征，i其中需要對干燥漆膜作形態(tài)學觀察。

對聚酯/氨基/有機硅雜化樹脂涂料的組成對漆膜抗劃傷性及表面硬度的影響研究，為了提高聚酯/氨基樹脂與有機硅樹脂的相容性，先對有機硅樹脂水解，使有機硅上的烷氧基變成羥基，有助于與氨基樹脂反應。

從掃描電鏡(SEM)對漆膜形態(tài)觀察(見圖3)，可發(fā)現(xiàn)不含有機硅的聚酯/氨基漆膜，是均相體系, 加入有機硅后出現(xiàn)連續(xù)相和分散相，含量低于12.4wt%時，有機硅相的粒徑在1μm以下，含量進一 步增加，有機硅粒徑也增加。同時可看出，有機硅在聚酯/氨基連續(xù)相中分散均勻，在低于12.4wt% 時有良好的相容性。結果得出，當有機硅含量為11.4wt%時，由于有機硅樹脂存在于漆膜的表面，可以提高漆膜的抗劃傷性能。

圖3  不同有機硅含量的聚酯/氨基/有機硅涂料漆膜的形態(tài)

接枝共聚是提高樹脂相容性的有效方法。不相容的兩種樹脂，如采用接枝方法，在一種樹脂的分子上接枝另一種樹脂，可以有效的防止相分離，并可用于制備水性涂料。

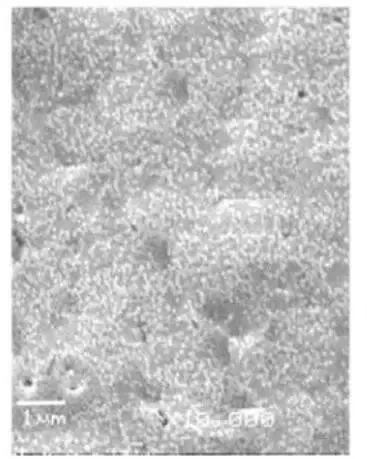

丙烯酸(酯)混合單體存在下，使用自由基引發(fā)劑，與不飽和聚酯樹脂接枝反應，得到不飽和樹脂/丙烯酸樹脂接枝共聚物，經(jīng)加胺成鹽，可制備水分散體涂料。從DSC測定可呈現(xiàn)有二個玻璃化溫度，但SEM(掃描電鏡)對漆膜試樣觀察，發(fā)現(xiàn)具有極好的相容性(圖4)。同時具有良好的漆膜物理性能。

圖4   不飽和聚酯接枝丙烯酸涂料涂膜的SEM形態(tài)

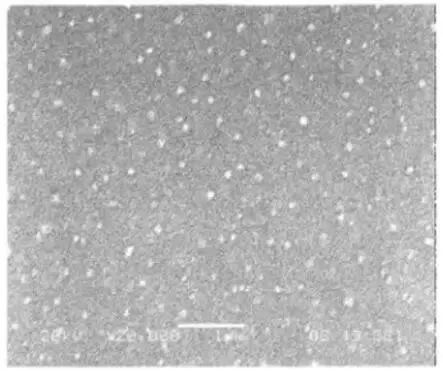

聚酯-酰胺結構的超支化聚合物，與聚氨酯預聚體反應，得到兩相結構的雜化涂料，同時可制得水分散體，從SEM可清楚觀察到連續(xù)相和分散相，見圖5。分散相的粒徑約為50nm，可見具有極好的相容性，并可獲得良好的漆膜性能。

研究過聚酯-酰胺超支化聚合物端基與聚乙二酵甲醚(平均分子置550)反應，得到接枝聚合物 。SEM觀察同樣可看到兩相結構，見圖6，分散相粒子也約為50nm。親水性的聚乙二醇與疏水性的聚酯是不相容的，但通過接枝可以很大程度提高其相容性，防止進一步分相。

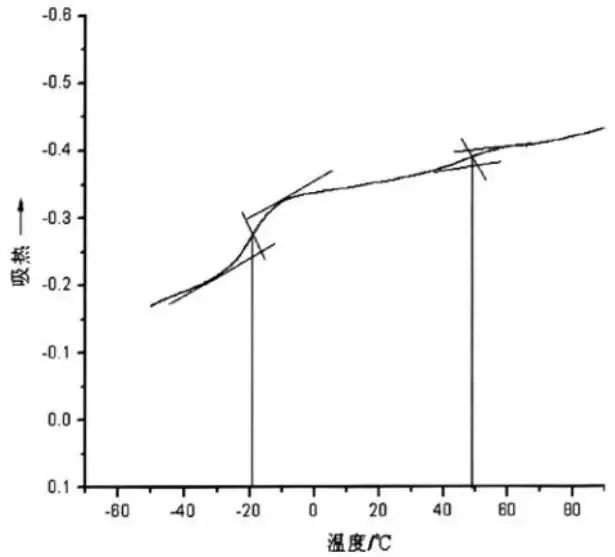

利用類似的方法，在超支化樹脂端基接枝氟碳化合物，得到一種聚酯/氟碳雜化樹脂，從DSC測定有二個玻璃化溫度，可見是部分相容的多相體系，得到的漆膜具有良好的物理性質，并提高了漆膜的疏水性。

提高不同樹脂間的相容性還有多種方法。在涂料樹脂制備或配方中，可利用加入增容劑(涂料助劑)來提高相容性，它是一種界面劑，結構中兩頭分別親不同的二種樹脂，使一種樹脂很好地分散于另一樹脂中。使用不同類型的固化劑，使二種樹脂分別交聯(lián)，形成互穿網(wǎng)絡樹脂，得到多相結構，可避免進一步相分離，從而獲得性能上正協(xié)同效應，提高涂料的物理性能。

4  結語

涂料科技的發(fā)展為涂料產(chǎn)品質量與性能的提高提供結實的基礎。近些年來，在涂料基礎研究上取得了跳躍式的進步，主要表現(xiàn)在從性能要求出發(fā)，進行合理的分子設計；應用現(xiàn)代的儀器設備對結構作表征，深入了解結構與性能的關系：從材料科學的角度，研究干燥漆膜的物理性質，如靜態(tài)與動態(tài)的粘彈性、表面抗劃傷性、防腐蝕性以及光性能和電性能等等，勢必推動涂料產(chǎn)品的開發(fā)與性能的提高。

賽諾新材，15年積淀，聚乙烯蠟 品牌生產(chǎn)商，藍海股權機構掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、硬脂酸鋅 等助劑的研發(fā)、生產(chǎn)、應用工作。產(chǎn)品通過國家權威機構雙酚A檢測，不含熒光劑等成分，環(huán)保，有需要的親們可以來電咨詢！
