管材表面的光澤度和平整度影響著管材的日常銷售，不論PVC管還是PE管，下面青島賽諾硬脂酸鋅小編針對管材生產(chǎn)過程中表面麻點原因做分析，希望對我們的管材廠家的日常生產(chǎn)有所幫助。

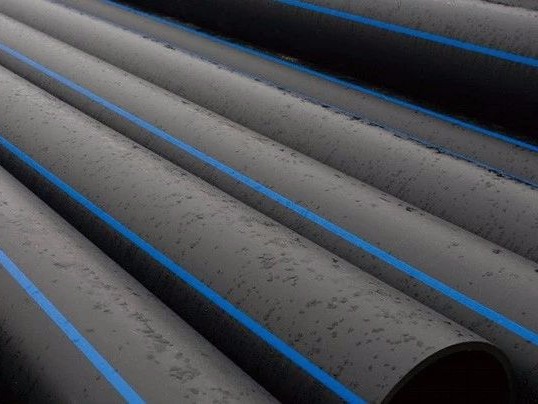

PVC管、PE管生產(chǎn)過程中表面麻點的原因可能是由于熔料中含有雜質(zhì)，定型套水流不合適或水中含有雜質(zhì)等原因。

1、由于機(jī)頭或機(jī)筒中原料加熱時間過長，機(jī)頭和螺筒不清潔或加工溫度太高或螺桿損傷都容易產(chǎn)生老化料，擠出時形成大的麻點成凹洞，特別是在添加回用料時，這種情況應(yīng)在停機(jī)1.5小時左右停加粉碎料，若停機(jī)后4小時不開機(jī)應(yīng)迅速將溫度降到150-200℃內(nèi)，降低原料的分解程度，還應(yīng)注意檢查加工溫度是否適應(yīng)擠出要求。

2、原料潮濕時PE管材及PVC管材表面產(chǎn)生小氣泡定型后形成麻點，觀察這類麻點在擠出的反方向上有拉伸形成的小尾巴，這時需對原料烘干處理。

3、原料中有難以塑化的雜質(zhì)時，也會產(chǎn)生麻點，這類麻點較大時可以看出麻點中部的雜質(zhì)成分。

4、原料中有較多的難以塑化的晶點成份時也可以產(chǎn)生麻點，這時需提高加工溫度或更換原料。

5、定型套的冷卻水量不均勻造成管材表面麻點，Φ315以上各種規(guī)格管材或多或少都存在此類現(xiàn)象，原因是隨口徑的增大，定型套受冷卻水分布受重力影響越大，所需冷卻水量越大，形成完整水膜越困難，應(yīng)調(diào)整各進(jìn)水管的水流量，適當(dāng)增大上部水流量或增大冷卻效果差的部位的水流量。

6、由于定型套冷卻水道堵塞導(dǎo)致水量不勻會造成麻點分布有規(guī)律，有時是直線排列于管子表面局部，這種情況下應(yīng)清成調(diào)節(jié)流道孔隙，以保證冷卻水的勻成膜，從而避免麻點出現(xiàn)。

7、水量太大造成PVC管材管件表面麻點，這種情況主要發(fā)生在孔式定型套上，由于定型套內(nèi)部流道不分區(qū)，水由重力作用下部分水壓較大，水量較多，而上部水量較小，管材表面較軟，造成水壓大的地方出現(xiàn)麻點。

賽諾新材，15年積淀， 聚乙烯蠟  品牌生產(chǎn)商，藍(lán)海股權(quán)機(jī)構(gòu)掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、硬脂酸鋅等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。咨詢熱線： 400-8788532。

作者：賽諾新材             來源：hbshjj.cn。
