PVC制品對于管材型材來說，建筑施工涉及的多些，經(jīng)常能遇見制品表面出現(xiàn)白化現(xiàn)象，影響制品的外觀，下面青島賽諾硬脂酸鋅廠家分析關(guān)于PVC制品的白化問題。

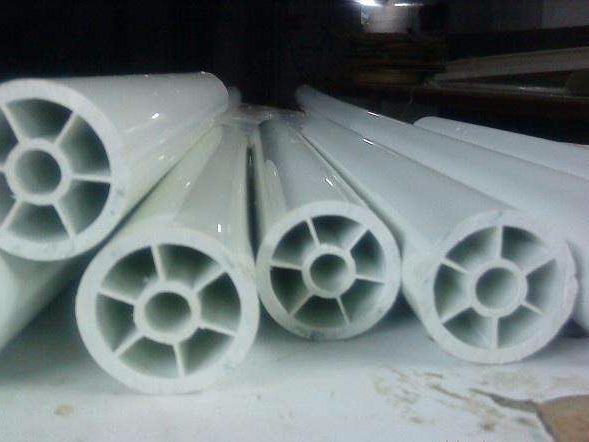

水浸白化。許多類型的透明PVC制品當(dāng)長時間與水或水蒸氣接觸時，呈現(xiàn)出一種發(fā)白的霧狀濁化的外觀。軟制品比硬制品更厲害。由于水的浸透，使增塑劑、穩(wěn)定劑等從PVC中析出，并發(fā)生水合作用，在表面形成水合析出物（影響透明性），即使是浸透的水分沒有了，增塑劑、穩(wěn)定劑也不能返還原樣，只有升高溫度，使增塑劑和穩(wěn)定劑的相容性得到了恢復(fù)，才能變?yōu)橥该鳌Ｔ囼炞C明，穩(wěn)定劑、增塑劑、潤滑劑、耐沖擊改性劑、加工助劑等都能引起這種現(xiàn)象。

曝曬白化。PVC制品在室外曝曬，由于空氣中水分、二氧化碳、二氧化硫和光的作用，也會呈現(xiàn)白化現(xiàn)象。這與穩(wěn)定劑的相容性有關(guān)。在金屬皂中，與PVC相容性好的苯甲酸鹽比硬脂酸鹽白化現(xiàn)象少。有機錫不容易產(chǎn)生白化，含硫有機錫最好，其次是月桂酸鹽類、馬來酸鹽類。添加光穩(wěn)定劑、亞磷酸酯、液體復(fù)合穩(wěn)定劑等在一定程度上可以防止或緩解PVC因曝曬產(chǎn)生的白化現(xiàn)象。

應(yīng)力白化。應(yīng)力白化是指PVC透明硬制品在受機械外力的作用下，如折曲、拉伸后，PVC制品局部如彎曲折痕處、拉伸部位出現(xiàn)白化現(xiàn)象。這可能是由于外力作用使分子結(jié)構(gòu)發(fā)生變化，聚合物分子鏈產(chǎn)生取向，PVC密度發(fā)生改變，同時一些分子間出現(xiàn)空隙，形成光散射，而使PVC制品上呈現(xiàn)白色。

其他白化。PVC透明制品加工過程中，如果使用過量的潤滑劑，較多潤滑劑析出物也會導(dǎo)致透明制品產(chǎn)生白濁現(xiàn)象，這種現(xiàn)象有時也被稱為白化。這種白化現(xiàn)象，制品表面一般會有較明顯的蠟狀物質(zhì)。解決辦法就是要減少潤滑劑用量，或者換用相容性更好的潤滑劑品種，使配方內(nèi)外滑達到一種平衡。

賽諾新材，15年積淀， 聚乙烯蠟  品牌生產(chǎn)商，藍海股權(quán)機構(gòu)掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、硬脂酸鋅等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。咨詢熱線： 400-8788532。

作者：賽諾新材             來源：hbshjj.cn。
