PET和PBT是我們通常能見到的材料，但是對于名字來說可能比較陌生，下面去青島賽諾聚乙烯蠟小編為您分析PET和PBT的區(qū)別，希望對您有用。

PET與PBT一起統(tǒng)稱為熱塑性聚酯，或飽和聚酯。PET和PBT的化學結(jié)構(gòu)基本是很相似的，但是PET和PBT還是有一些區(qū)別，作為工程塑料有不同的應(yīng)用。

PET與PBT的結(jié)構(gòu)特征

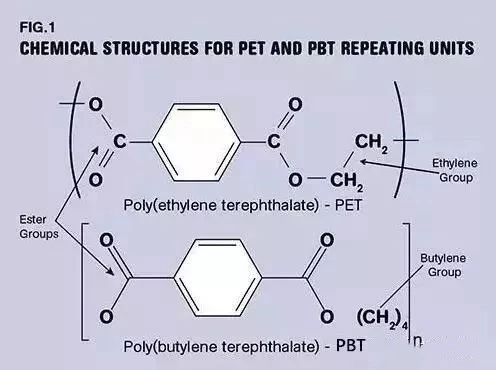

PET與PBT的分子結(jié)構(gòu)式

PBT與PET分子鏈結(jié)構(gòu)相似，很多性質(zhì)也是一樣的，只是分子主鏈由兩個亞甲基變成了四個，所以分子更加柔順，加工性能更加優(yōu)良。

01相同特征

含有剛性的亞苯基、極性酯基、柔性的亞甲基，總體上表現(xiàn)出較大的剛性，使其具有較高玻璃化溫度和較高的熔融溫度，酯基使聚合物具有一定的吸水性、水解性。

熱塑性線形聚合物，結(jié)構(gòu)規(guī)整，具有結(jié)晶能力。

PET與PBT都是乳白色結(jié)晶型固體或無色透明的無定形的固體。

02不同特征

PBT的柔性較強，分子間的作用力較小，結(jié)晶能力較強。

PET與PBT的性能特點

01PET 與 PBT 的力學性能

PBT具有突出的強韌性，未增強的聚合物的主要應(yīng)用形式是薄膜和纖維。其力學性能受其結(jié)晶度的大小、形態(tài)及取向影響。例如：未取向薄膜的拉伸強度可達到175~176MPa；經(jīng)過拉伸定向，拉伸強度可達到280MPa。PBT拉伸強度、壓縮強度、彎曲強度、模量等不如PET，韌性比PET好。但經(jīng)過玻璃纖維增強后力學性能大幅度提高，增強效果超過玻璃纖維增強的POM、PC、PPO、PA等許多工程塑料。

青島賽諾聚乙烯蠟

02PET 與 PBT 的熱性能

PET的玻璃化轉(zhuǎn)變溫度不高，僅為75℃；PBT的玻璃化轉(zhuǎn)變溫度更低，只有30℃左右。未增強的PET、PBT熱變形溫度較低，在55~88℃之間。經(jīng)玻纖增強后二者的熱變形溫度大幅度提高，可達到200~245℃之間，玻纖增強后，明顯改善了PBT的短時耐熱性。使PET、PBT具有優(yōu)良的性能，成為性價比很高的工程塑料而得到廣泛使用。

03PET 與 PBT 的電性能

PET、PBT分子結(jié)構(gòu)規(guī)整，具有較高的結(jié)晶能力，盡管含有極性酯基，但由于酯基的運動受到苯環(huán)和晶區(qū)限制，對材料電性能影響不大。PET、PBT具有好的電性能，溫度升高，電性能略有降低，電場頻率改變對該聚合物介電性能影響不大。PBT密度比PET小些，故對電性能的影響稍小些。未增強的PBT介電常數(shù)在3.1~3.3之間，增強后的PBT介電常數(shù)在3.3~3.8之間。

01PET 與 PBT 的其他性能

PET與PBT含有酯基，強酸、堿會引起水解，水蒸氣亦可引起水解，可在低于60℃的水中長期使用；對氫氟酸、有機酸穩(wěn)定；對非極性溶劑如烴類、汽油、潤滑油等都很穩(wěn)定，室溫下不受丙酮、氯仿、三氯乙烯、乙酸、甲醇、乙酸乙酯等極性溶劑的影響。苯甲醇、硝基苯、三甲酚可以使PET、PBT溶解。PET與PBT具有優(yōu)良的耐候性，耐光老化性優(yōu)于PA、POM等，具有較好的氧氣阻隔性。PET樹脂具有結(jié)晶速度慢、模塑周期長、成型收縮率大、尺寸穩(wěn)定性差的缺點。

賽諾新材，15年積淀， 聚乙烯蠟   品牌生產(chǎn)商，藍海股權(quán)機構(gòu)掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、 硬脂酸鋅  等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。咨詢熱線： 400-8788532。
